垂直拉紧装置在皮带输送机中的结构优化
来源：admin 添加时间：2017-03-22 18:00:59 浏览次数：0次
目前随着皮带输送机在各个领域的广泛使用，其在输送散状物料的经济、可靠安全，具有连续输送等特性，又由于皮带输送机输送能力大，结构简单，效率高，易于自动化控制，便于安装维护等诸多优点，进而在各行各业中得到了广泛的推广使用。
垂直拉紧装置是皮带输送机的重要组成部分，其设计理念、结构的合理性，先进性直接关系到整个输送系统的运行使用。
所有精心设计的皮带输送机均需要使用拉紧装置，其根据是：
(1)保证在传动滚筒处具有适量的松边张力，以防止输送带打滑。
(2)保证沿输送机的加料点至其他各点输送带均具有适当的张力。（必须防止输送带在托辊之间丧失槽型，从而避免物料从输送带上溢出。）
(3)补偿输送带长度的变化。
(4)为更换结构储备输送带。
拉近装置应保持输送带各处张力适当，如果张力过大江导致输送带变形过大，滚筒及其他设备也会磨损严重。
垂直拉紧装置是通过重力作用产生拉力的拉紧装置，拉紧滚筒能上下移动。所选的拉紧里需要满足所有工况的运行，因此最初安装重锤的时候应计算出所需的重力。这种拉紧装置属于拉紧行程可调型，因为输送带在不同的张力下其伸长量不同，所以拉紧滚筒可上下移动。其优点在于：
(1)由于重锤一直悬挂，所以可一直保持拉紧力的存在，由重力产生的拉力更稳定。
(2)垂直拉紧不需要其他驱动便可产生所需拉紧力。拉紧力不受输送带强度影响；反之，输送带的热胀冷缩也不会影响拉紧。
综上所述，在使用双重锤拉紧吊架形式的传统结构上，进行了优化，其结构如图1所示。

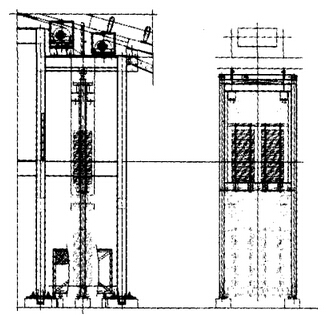

图1 皮带输送机垂直拉紧装置结构图
该优化结构的垂直拉紧装置由拉紧滚筒、配重和滑动框架组成。拉紧滚筒、配重均安装在滑动框架内，滑动框架悬挂在输送带上，在竖直的空间内自由移动。该垂直拉紧装置在传统结构上，进行了优化。即把拉紧吊架和滑动框架作为整体的一个框架，这样既在满足拉紧行程的同时又满足了空间受限制的要求，也在最大程度上增加输送设备运行时的安全性。防止如果由于使用拉紧吊架的过程中，由于吊架的螺栓松动而导致拉紧吊架意外脱落而产生的安全隐患。
通过对垂直拉紧装置结构的优化，既适应了现场的空间限制，满足了用户的要求，又增加了皮带输送机的安全使用，可谓一举多得。由于该拉紧装置的体积比以往的箱式垂直拉紧装置紧凑很多，所以在输送方面也更加便捷，更经济。在生产过程中，此种结构也更加省时、省力、节约成本，提高经济效益。在输送设备检修过程中，也提高了检修人员的安全性。
垂直拉紧装置是皮带输送机的重要组成部分，其设计理念、结构的合理性，先进性直接关系到整个输送系统的运行使用。
所有精心设计的皮带输送机均需要使用拉紧装置，其根据是：
(1)保证在传动滚筒处具有适量的松边张力，以防止输送带打滑。
(2)保证沿输送机的加料点至其他各点输送带均具有适当的张力。（必须防止输送带在托辊之间丧失槽型，从而避免物料从输送带上溢出。）
(3)补偿输送带长度的变化。
(4)为更换结构储备输送带。
拉近装置应保持输送带各处张力适当，如果张力过大江导致输送带变形过大，滚筒及其他设备也会磨损严重。
垂直拉紧装置是通过重力作用产生拉力的拉紧装置，拉紧滚筒能上下移动。所选的拉紧里需要满足所有工况的运行，因此最初安装重锤的时候应计算出所需的重力。这种拉紧装置属于拉紧行程可调型，因为输送带在不同的张力下其伸长量不同，所以拉紧滚筒可上下移动。其优点在于：
(1)由于重锤一直悬挂，所以可一直保持拉紧力的存在，由重力产生的拉力更稳定。
(2)垂直拉紧不需要其他驱动便可产生所需拉紧力。拉紧力不受输送带强度影响；反之，输送带的热胀冷缩也不会影响拉紧。
综上所述，在使用双重锤拉紧吊架形式的传统结构上，进行了优化，其结构如图1所示。
图1 皮带输送机垂直拉紧装置结构图
该优化结构的垂直拉紧装置由拉紧滚筒、配重和滑动框架组成。拉紧滚筒、配重均安装在滑动框架内，滑动框架悬挂在输送带上，在竖直的空间内自由移动。该垂直拉紧装置在传统结构上，进行了优化。即把拉紧吊架和滑动框架作为整体的一个框架，这样既在满足拉紧行程的同时又满足了空间受限制的要求，也在最大程度上增加输送设备运行时的安全性。防止如果由于使用拉紧吊架的过程中，由于吊架的螺栓松动而导致拉紧吊架意外脱落而产生的安全隐患。
通过对垂直拉紧装置结构的优化，既适应了现场的空间限制，满足了用户的要求，又增加了皮带输送机的安全使用，可谓一举多得。由于该拉紧装置的体积比以往的箱式垂直拉紧装置紧凑很多，所以在输送方面也更加便捷，更经济。在生产过程中，此种结构也更加省时、省力、节约成本，提高经济效益。在输送设备检修过程中，也提高了检修人员的安全性。
